Начинайте с простого теста: отсоедините реле и прозвонил его тестером, убедившись, что сопротивление соответствует спецификациям производителя. Если показатели не совпадают, замените реле сразу – это устраняет риск неожиданных отказов в дороге.
Далее, стоит проверить работоспособность цепи питания реле. Обратите внимание на клеммы и контакты: они должны быть чистыми и надежными. Любые окислы или повреждения могут стать причиной неправильной работы генератора.
Когда реле постепенно выходит из строя, оно не может корректно подключать или отключать зарядку, что отображается на приборной панели. Обратите внимание на сигналы: индикатор заряда загорается или мигает во время работы двигателя. Понимание этих признаков поможет быстрее выявить неисправность.
Пошаговая проверка работоспособности реле генератора и основные признаки неисправности
Начинайте с отключения зажигания и снятия реле с автомобиля. Для диагностики используйте мультиметр в режиме проверки сопротивления. Установите щупы на контакты реле и измерьте сопротивление между ними. При исправном реле сопротивление должно быть очень низким или отсутствовать вообще. Если сопротивление высокое или показывает осколки цепи, реле скорее всего повреждено.
| Параметры | Значение при исправном реле | Что означает |
|---|---|---|
| Сопротивление | меньше 1 Ом или цепь замкнута | Реле исправно, замкнутая цепь |
| Отсутствует сопротивление или высокая читаемость | более 1 М? или разомкнута цепь | Реле разорвано или повреждено внутри |
После проверки сопротивления рекомендуется осуществить подачу питания на обмотку реле с помощью источника напряжения около 12 В. Проверяйте, замкнется ли контакты реле. Если цепь не замыкается или контакты не срабатывают, возможна неисправность катушки или механизма.
Обратите внимание на основные признаки неисправности реле генератора:
- Постоянное снижение напряжения на выходе АКБ.
- Индикатор аккумулятора загорается при работающем двигателе.
- Неустойчивая работа генератора, нестабильное напряжение: скачки или пониженное значение.
- Звук щелчка при включении зажигания или запуске двигателя, который исчезает, если реле исправно.
Если обнаружили проблему, убедитесь, что контакты реле чистые и плотно соединены, а сама катушка не повреждена. В случае сомнений лучше заменить реле на новое или исправное б/у-устройство, чтобы избежать дальнейших сбоев в системе зарядки.
Определение симптомов поломки реле при езде
Обратите внимание на внезапное отключение прибора или габаритных огней во время движения. Это может указывать на неисправность реле генератора, которое перестает стабильно подавать питание.
Обнаружите, что при нагрузке, например, при включении фар или обогрева, возникают перебои с зажиганием или приборы начинают глючить. Такие признаки свидетельствуют о возможных проблемах с реле или его цепью.
Прислушивайтесь к характерному щелчку при включении зажигания или при запуске двигателя – его отсутствие или изменение звучания указывает на неисправность в электросистеме.
| Симптом | Возможная причина | Действие |
|---|---|---|
| Плавание напряжения на панели приборов | Неправильная работа реле, сбой в цепи генератора | Проверьте состояние реле и его контактов, при необходимости замените |
| Повторное срабатывание реле во время движения | Перегрев или износ механизма реле | Осмотрите реле, замените при любом признаке дефекта |
| Нестабильное вращение генератора | Передача или монтаж реле повреждены | Проверьте цепь, замените неисправные компоненты, убедитесь в исправности реле |
| Загоревшаяся или мигающая лампа заряда | Недостаточная подача питания в цепи реле | Обследуйте реле и соединения, при необходимости замените реле |
Если появляются подобные признаки, не стоит откладывать диагностику. Реально определить проблему можно, проверив сопротивление цепи реле и уровень напряжения в соответствующих цепях автомобиля, что поможет остановить дальнейшие поломки.
Проверка напряжения на клеммах генератора и реле
Подключите мультиметр к клемме «B» генератора и к минусовой клемме аккумулятора. Запустите двигатель и установите мультиметр на диапазон измерения 12-15 В. Нормальное значение напряжения при работе двигателя должно быть в пределах 13,8–14,5 В. Это говорит о том, что генератор правильно заряжает аккумулятор и система работает без сбоев.
Если напряжение на клемме «B» или «D+» ниже нормы, проверьте предохранители, цепь возбуждения и соединения. Также выполните измерение сопротивления реле – его катушка должна иметь сопротивление в пределах 70-150 Ом. Не забудьте отключить аккумулятор перед работой с электрикой.
Использование мультиметра для тестировки реле
Проверьте работу реле в реальных условиях: подайте на управляющий контакт питание положения, совпадающее с рабочими характеристиками, и зафиксируйте изменение сопротивления. При правильной работе сопротивление должно исчезнуть, контакты замкнуться, и мультиметр зафиксирует низкое сопротивление или замыкание. Если этого не происходит, реле требует замены.

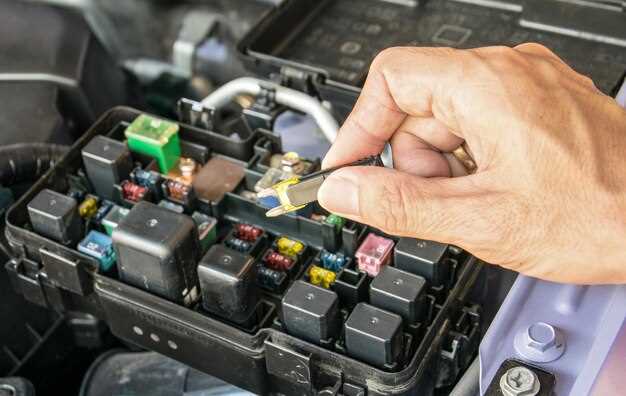

Как понять, что реле не отключается полностью
Обратите внимание на характер работы генератора: если после выключения двигателя прибор показывает постоянное нагревание или зарядка аккумулятора продолжается, реле, скорее всего, не отключается.
Проверяйте наличие напряжения на клеммах реле сразу после выключения зажигания. Если напряжение все еще присутствует, значит контакты реле не размыкаются полностью.
Используйте мультиметр, чтобы измерить сопротивление между основными контактами реле в положении выключенного зажигания. Высокое сопротивление или его отсутствие указывает на неполное отключение.
Обратите внимание на щелчки при включении и выключении зажигания. Отсутствие характерных звуков сигнализирует о возможных неисправностях внутри реле или его заедании.
Следите за тепловым состоянием корпуса реле: при неисправности оно может оставаться горячим даже после выключения двигателя, что говорит о продолжении подачи тока.
Проверьте работу реле в разных условиях: с холодным и горячим двигателем, чтобы убедиться, что проблема не связана с температурой или другими внешними факторами.
Диагностика с помощью ручного замыкания цепи реле
После замыкания контролируйте работу генератора: если при этом он начинает подавать зарядное напряжение, значит реле исправно. Если заряд не появляется, причина кроется либо в цепи питания, либо в самом реле.
Обратите внимание, что для точности лучше использовать тестер или мультиметр. Перед замыканием убедитесь, что двигатель отключен и аккумулятор отключен или снят, чтобы избежать короткого замыкания или повреждения оборудования.
Если реле долго держит цепь замкнутой и при этом генератор исправно работает, замените его. Когда замыкание не вызывает реакции, проверьте оставшиеся компоненты сети–например, проводку или регулятор напряжения.
Используйте этот метод, чтобы быстро определить тип неисправности, не прибегая к сложным инструментам. Он особенно полезен, если стоит задача быстро проверить реле перед покупкой нового или заделкой цепи.
Практические инструкции по замене реле генератора ВАЗ 2108
Отключите минусовую клемму аккумулятора, чтобы предотвратить короткое замыкание. Осмотрите поверхность аккумулятора и уберите все препятствия, мешающие доступу к генератору.
Откройте капот и найдите генератор, расположенный в передней части двигателя. Отсоедините провод питания, идущий к реле, нажимая на зажим и осторожно снимая провод.
Выведите реле из монтажного места, открутив фиксирующие винты или зажимы, если они есть. Обратите внимание на расположение и крепление, чтобы при установке не возникло ошибок.
Перед установкой нового реле убедитесь, что его характеристики совпадают с оригиналом. Если есть сомнения, сверяйте маркировку с технической документацией автомобиля.
Поместите новое реле в крепление, закрепите его, зафиксировав винтами или зажимами. Подключите провод питания на место, убедившись в надежности контакта.
Подсоедините минусовую клемму аккумулятора и запустите двигатель. Проверьте работу генератора, убедитесь, что индикатор зарядки на панели гаснет, а напряжение на клеммах находится в диапазоне 13,8–14,5 В.
Подготовка инструментов и запасных частей
Для замены реле генератора понадобится набор стандартных инструментов: отвертки с плоским и крестовым пенсиком, набор ключей-торцев и головок, а также плоскогубцы.
Обязательно подготовьте мультиметр для проверки исправности нового реле, а также запасное реле генератора, предварительно протестированное или купленное по рекомендации производителя или проверенное в магазине.
Подготовьте сухое рабочее место со хорошим освещением, чтобы избежать ошибок при ремонте. Перед началом убедитесь, что аккумулятор отключен, чтобы не возникло короткого замыкания при работе с электроникой.
Рекомендуется иметь под рукой сменные предохранители и изоленту, для защиты соединений и быстрого восстановления цепи в случае необходимости.
Настоятельно проверьте наличие подходящих кабелей и соединительных разъемов, чтобы обеспечить правильное подключение при установке нового реле. Все инструменты должны быть чистыми и исправными, чтобы избежать повреждений компонентов и обеспечить безопасность работы.
Пошаговая демонтаж реле из панели или блока реле
Выключите зажигание и отсоедините минусовую клемму аккумулятора для безопасности.
Откройте блок реле или панель, аккуратно сняв защитную крышку или панельную накладку. Для этого обычно достаточно выкрутить несколько крепежных винтов или защёлок.
Обратите внимание на расположение реле: оно крепится зажимами или винтами, а провода подключаются к контактам через разъёмы или гнезда.
Осторожно отсоедините провода от реле, сначала снимая кабельные разъёмы. Для этого нажмите на фиксаторы или отщелкните разъемы, избегая чрезмерного усилия, чтобы не повредить контакты.
Извлеките реле, потянув его за корпус. При необходимости снимите фиксирующие зажимы, если они есть, чтобы освободить реле их место.
Запомните или зафиксируйте расположение всех элементов, чтобы при сборке не возникло путаницы.
Если предусмотрены дополнительные закрепления, аккуратно снимите их, применяя подходящие инструменты, например, плоскую отвертку или пассатижи.
Выполнив эти шаги, вы достанете реле из блока или панели. Перед установкой нового реле убедитесь, что контакты чистые и сухие, а крепежные элементы надежно затянуты при сборке.
Как правильно выбрать подходящее реле для ВАЗ 2108
Перед покупкой реле для генератора определите его тип – большинство ВАЗ 2108 используют реле с номинальным током около 20-25 Ампер и стандартным напряжением 12 Вольт. Обратите внимание на маркировку и соответствие техническим характеристикам оригинальной детали. Используйте только проверенные бренды и модели, рекомендации по которым можно найти в руководстве к автомобилю или на форумах автолюбителей.
При выборе обратите внимание на разъемы. Они должны точно соответствовать разъемам вашего реле или иметь возможность безопасной замены. Проверяйте наличие маркировки «30», «87», «85», «86» – эти обозначения соответствуют стандартной схеме реле и позволяют избежать ошибок при монтаже.
Обратите внимание на конструкцию корпуса. Она должна быть из устойчивого к нагреву и вибрациям материала и иметь хорошую вентиляцию. Надежное внутреннее соединение обеспечит долговечность работы и защиту от коротких замыканий.
Если есть возможность, выбирайте реле с автоматическими предохранителями или встроенными защитными механизмами. Это снизит риск выхода из строя генератора из-за скачков напряжения или коротких замыканий.
Проверяйте наличие сертификатов и гарантийных обязательств у продавца. Лучше приобрести реле в специализированных магазинах или сервисных центрах, где соблюдают стандарты и качество продукции.
Соединение новых контактов и закрепление реле на место
Перед подключением новых контактов тщательно очистите поверхности с помощью щеточки или изоленты, чтобы удалить окисление и грязь, обеспечивая надежное соединение. Используйте специальный клей-спрей или контактный спрей для защиты от коррозии и повышения проводимости.
Для соединения убедитесь, что кабели вставлены полностью и зафиксированы в соответствующих гнёздах. После вставки проверьте, что контакты плотно сидят и не шатаются.
Закрепить реле на место лучше всего с помощью блоков или пластиковых фиксаторов, которые не только предпочтительнее для устойчивости, но и защищают устройство от вибрации и возможных повреждений. Обычно реле крепится на специальный монтажный язычок или отверстия, расположенные в корпусе автомобиля. Используйте винты или хомуты, подходящие по размеру, чтобы не повредить корпус реле.
Для надежности закрепите провода с обеих сторон реле: один конец – к разъёму, другой – к кабелям автомобиля. Не затягивайте винты чрезмерно, чтобы не повредить пластиковые части или провода, но и не оставляйте их слабыми – проверьте фиксацию рукой.
Обратите внимание на порядок подключения: обычно корпус реле обозначен цветовой маркировкой или символами, соответствующими электросхеме. Перед окончательным закреплением перепроверьте, что все контакты зафиксированы правильно и не мешают амортизации или другим компонентам двигателя.
Проведите финальную проверку: аккуратно потяните кабели и реле, чтобы удостовериться, что все соединения надежны. После этого можно запускать двигатель и следить за работой генератора, чтобы убедиться в правильности исполнения работы.
Проверка работы после замены и запуск двигателя
После установки нового реле генератора запускайте двигатель и внимательно наблюдайте за показаниями мультиметра. Убедитесь, что напряжение на клеммах аккумулятора стабильно держится в диапазоне 13,8-14,5 В при обычной работе двигателя. Если напряжение ниже этого диапазона, возможна неполадка или неправильная установка реле.
Остановите двигатель и проверьте работу световых приборов. Они должны функционировать без мерцаний и задержек, что свидетельствует о правильном регулировании системы при помощи нового реле. Пощупайте провода и клеммы на генераторе: они не должны нагреваться и казаться плотными и стабильными.
Переключите режим на «холостой ход», увеличьте обороты до 2000 и снова наблюдайте за показаниями вольтметра. Стабильное напряжение в пределах 13,8-14,5 В – признак правильной работы системы. Если напряжение скачет или превышает 15 В, обязательно выключите двигатель и перепроверьте соединения и настройки реле.
Если всё работает стабильно, включите электроприборы внутри автомобиля, например фары и стеклоочистители, и убедитесь, что напряжение не падает ниже допустимой нормы. В случае резких колебаний или снижения напряжения в работу заходит неисправность в электросистеме, которая требует дальнейшего поиска.
После нескольких минут работы проверьте температуру генератора и его компонентов – они не должны нагреваться сверх нормы. Если ощущаете повышенную температуру или заметные признаки перегрева, обнаруживаете шумы или вибрации – остановите двигатель, отключите питание и перепроверьте работу реле и крепежи.
